螺旋纏繞管式換熱器

一、產品綜述

纏繞管式換熱器(Spiral Wounded Heat Exchanger)相對于普通的列管式換熱器具有不可比擬的優勢,適用溫度范圍廣、適應熱沖擊、熱應力自身消除、緊湊度高,由于自身的特殊構造,使得流場充分發展,不存在流動死區,尤其特別的,通過設置多股管程(殼程單股),能夠在一臺設備內滿足多股流體的同時換熱。

螺旋纏繞管式換熱器產品包括:螺旋纏繞管式換熱器、可拆卸式、耐腐蝕式。 該種換熱器湍流效果好,換熱效率高,雜質沉積幾率小,結垢傾向低。螺旋纏繞結構,完全消除了換熱管與管板之間的拉脫力,大大提高使用壽命。同等換熱量下,體積約為傳統換熱器的1/10,可節省寶貴的空間資源。同工況下與傳統換熱器相比,投資相差無幾,每年卻能為企業節省大量的運行成本,深受用戶青睞。

二、結構構成

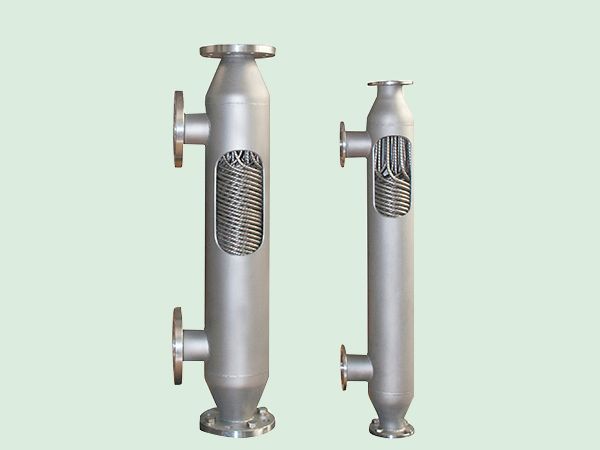

纏繞式換熱器是在芯筒與外筒之間的空間內將傳熱管按螺旋線形狀交替纏繞而成,相鄰兩層螺旋狀傳熱管的螺旋方向相反,并采用一定形狀的定距件使之保持一定的間距,如圖所示。

纏繞管可以采用單根繞制,也可采用兩根或多根組焊后一起繞制。管內可以通過一種,稱單通道型纏繞管式換熱器;

也可分別通過幾種不同的介質,而每種介質所通過的傳熱管均匯集在各自的管板上,構成多通道型纏繞管式換熱器

纏繞管式換熱器適用于同時處理多種介質、在小溫差下需要傳遞較大熱量且管內介質操作壓力較高的場合,如制氧等低溫過程中使用的換熱設備等。

三、優點

1、結構緊湊,單位容積具有較大的傳熱面積。對管徑8~12mm 的傳熱管,每立方米容積的傳熱面積可達100~170平方米。

2、 可同時進行多種介質的傳熱。

3、 管內的操作壓力高,目前國外高操作壓力可達2000多MPa。

4、 傳熱管的熱膨脹可自行進行補償。

5、 換熱器容易實現大型化發展。


螺旋纏繞管式換熱器 2019-3-18 本文被閱讀 226 次
